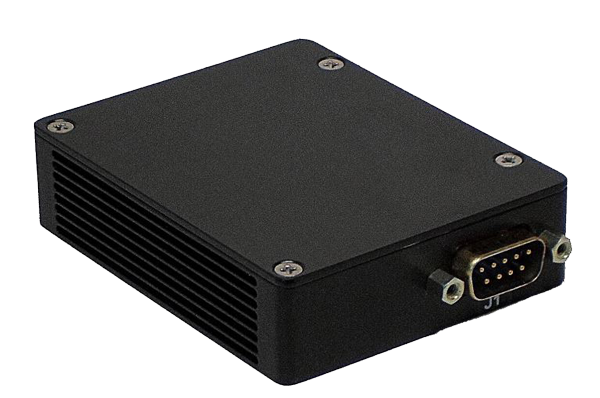

iPad IPS

仕様

• 寸法:  3.25″ (8.255cm) 長さ x 2.25″ (5.715cm) 幅 x 1″ (2.54cm) 高さ
• 重量:  6.8オンス（193g）-航空グレード・アルミニウム・ハウジング（6061-T6)
• 設置 8フィート/2.4384メートル – IPSとタブレット間の最大距離
• 取り付け穴 各4個 # 4 – 40
• 入力:  28VDC @ 1.3 AMP Max – 過電圧保護
• 出力:  5.2VDC @ 15W最大 – 短絡保護 – 過電流リミッター（IAW Apple MFI）

相手側コネクタ – J1（入力）

P/N: M24308/4-1F:

• ピン 1 – 電源 DC28V
• ピン 2 – グランド
• ピン3 – シャーシ
• ピン4 – インヒビット

品番: 213013-1

EASA TGL‐36要件に準拠
FAA AC 120‐76B準拠
MIL‐STD‐461 “EMI”規格に準拠

RTCA DO‐160G：セクション7(B)、8(S)、15(A)、17(B)、18(R)、19(BCX)、20(TT)、21(MM)、25(A)

相手側コネクタ – J2 (出力)

P/N: M24308/2-1F:

• ピン1 – 電源 5.2VDC@15Wマックス
• ピン 2 – グランド
• ピン 3 – シャーシ
• ピン 4 – センス（-）白
• ピン 5 – センス（+）緑

準拠。

互換性: すべてのiPadモデルで動作します
