IPS 側壁用USB

仕様

• 入力：28VDC＠最大1.0アンペア（アンダーボルテージ保護機能付き）
• 出力：5.2VDC＠最大15W（ショートサーキット保護および過電流制限機能付き、Apple MFI準拠）
• 重量：8オンス／227g ― 航空機グレードアルミニウム筐体（6061-T6）
• 設置距離：8フィート／2.4384メートル ― IPSとタブレット間の最大距離
• 取付穴：4箇所、各#4–40ネジ対応

相手側コネクタ – J1（入力）

P/N: M24308/2-1F:

• ピン1 – 電源 28VDC
• ピン2 – グランド
• ピン3 – シャーシ
• ピン4 – インヒビット

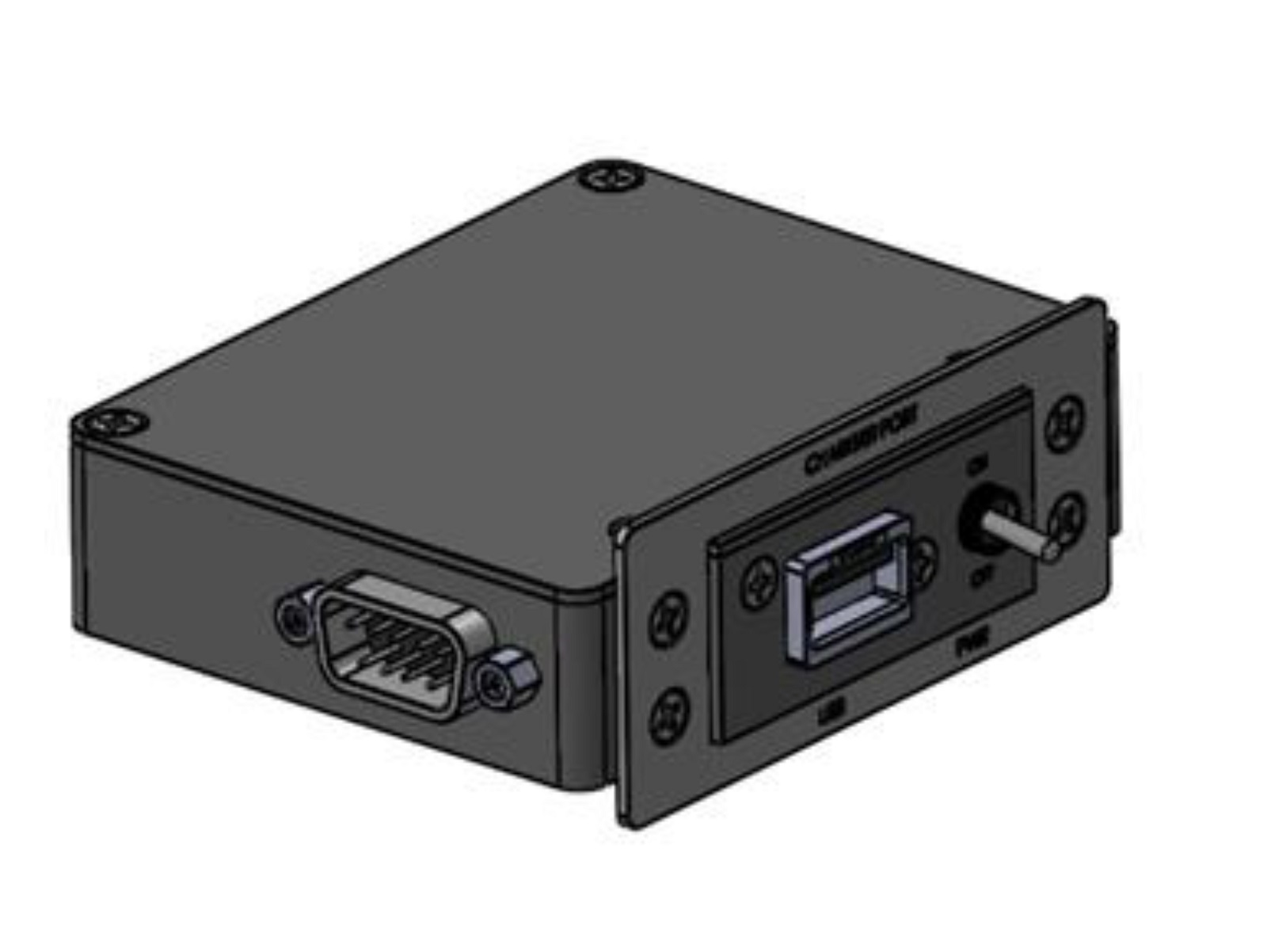

品番: 213013-19

試験実施：EASA TGL-36 要件に適合
FAA AC 120-76B に準拠
MIL-STD-461「EMI」規格に準拠

RTCA DO‐160G：セクション7(B)、8(S)、15(A)、17(B)、18(R)、19(BCX)、20(TT)、21(MM)、25(A)

相手側コネクタ – J2 (出力)

P/N: M24308/2-1F:
USB8

• ピン1 – 電源 5.2VDC＠最大15W
• ピン2 – センス（−）ホワイト
• ピン3 – センス（＋）グリーン
• ピン4 – グランド

準拠。

取付け：IPSは側壁に取り付け
適合性：Avionics Support GroupはApple MFI認定開発者です。
